怎样使用SIRIUS 3RN2继电器对电机进行过热保护?

电机,尤其是运行在防爆区域的电机,对其进行过热保护十分重要。过热保护可以分为两种方式:

  1. 在电机主回路中串联热继电器,当电机过载时热继电器内部的金属片受热膨胀从而触发保护电路,这种方法适合于内部没有测温器的电机;

  2. 有的电机内部集成了热电阻,能够精准的反应出电机绕组的实际温度。这种情况下可以采用热敏电阻式电机保护继电器;

今天这篇文章,我们就来介绍下如何使用西门子SIRIUS 3RN2系列电机过热保护继电器。


3RN2为西门子新一代热敏电阻式电机保护继电器,上一代名称为3RN1。

西门子3RNx系列继电器可以直接与预埋在电机绕组中的A型PTC热敏电阻相连,并通过检测PTC热敏电阻的阻值来判断电机是否过热,以便对电机提供更精准的保护。

这里的PTC是英文"Positive Temperature Coefficient"的缩写,即"正温度系数"。具有"正温度系数"的热敏电阻,其阻值随着温度的升高而变大,随着温度的降低而变小。

我们以3RN2012-1BW30为例来介绍下SIRIUS的电机热保护继电器。

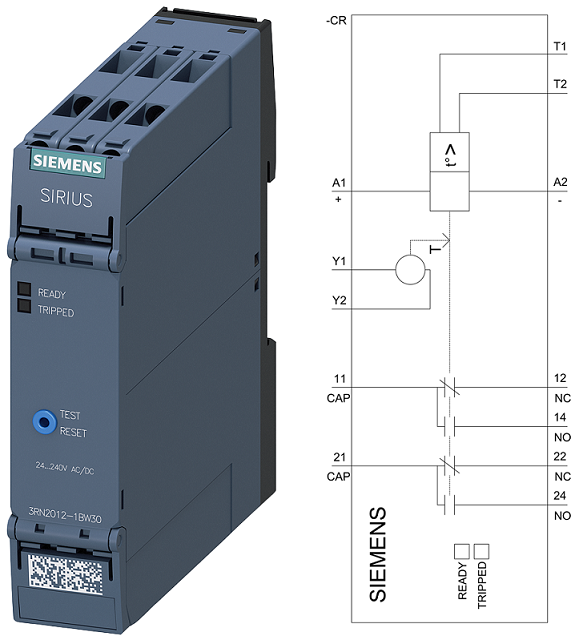

3RN2012-1BW30的外观如及端子结构示意图如下


该继电器有手动复位/测试按钮和如下一些接线端子:

  • 工作电源接线端子:A1+/A2-,电压范围:24V~240V AC/DC;

  • 热电阻接线端子:T1/T2;

  • 外部复位接线端子:Y1/Y2;

  • 两组CO输出触点;每组"CO"触点由一个动触头和两个静触头构成,动触头和其中一个静触头构成常闭触点(NC),和另一外一个静触头构成常开触点(NO),如下图所示:


该继电器有两个LED指示灯:READY表示继电器就绪;TRIPPED表示继电器由于短路、过载或断路等原因被触发;

3RN2012-1BW30在上电时(A1/A2通电)触点会短暂动作一下(TRIPPED灯闪烁一下,之后灭掉),然后,常开触点闭合,常闭触点断开,继电器处于正常工作状态;如果T1/T2回路电阻小于1500欧姆,则继电器正常工作,不会被触发;当回路电阻大于3300欧姆时,继电器被触发,常开触点断开,常闭触点闭合;被触发的继电器可以通过手动按钮或者外部按钮复位;该继电器还可以检测回路的短路和断路情况,其工作时序图如下图所示:


在使用时,将T1/T2连接到电动机的热电阻,A1/A2连接电源(24V DC),选一个常闭触点(比如11-12)连接到PLC的数字量输入通道。这样,当继电器正常工作时,通道的输入信号为0;当继电器被触发时,通道的输入信号为1;通过判断数字量输入通道的信号值就可以检测电机是否过热并实施保护。

好了,关于SIRIUS 3RN2热电阻型电机过热保护继电器就先介绍到这里。我的微信视频号已经开通,欢迎大家扫描下方的二维码查看:
