博途硬件目录中找不到需要的模块怎么办?

你可能会遇到这类情况:

①打开某个项目文件时,博途提示缺少硬件支持包/GSD文件;

②项目中需要使用某个硬件,却发现在当前博途的硬件目录中找不到;

这种情况下,你可以通过安装博途的硬件支持包来解决问题。


硬件支持包,英文名称:hardware support package,简写为HSP,是西门子官方提供的、用于博途(TIA Portal)硬件目录更新的软件包。借助硬件支持包,可以组态博途硬件目录中不包含的模块。

博途不同的版本有各自的硬件支持包,其扩展名是".hsp[版本号]"。比如博途V16的硬件支持包扩展名为".hsp16",V17的扩展名为".hsp17"。

硬件支持包有两种安装方式:自动安装和手动安装。

1、自动安装硬件支持包

通过软件"TIA Software Updater"可直接从网上下载并安装硬件支持包,其步骤如下:

①单击【开始】菜单,找到【Siemens Automation】,单击启动【Totally Integrated Automation UPDATER】。该软件启动后会自动检查可更新的软件和支持包;
②选择【支持包 选项卡, 会将显示可用的硬件支持包;
③选中所需的软件包, 并点击按钮 【下载并安装选定的软件包】即可;

我电脑上的TIA Software Updater界面如下图所示:

TIA software updater.png

2、手动安装硬件支持包

也可以手动安装硬件支持包,步骤如下:

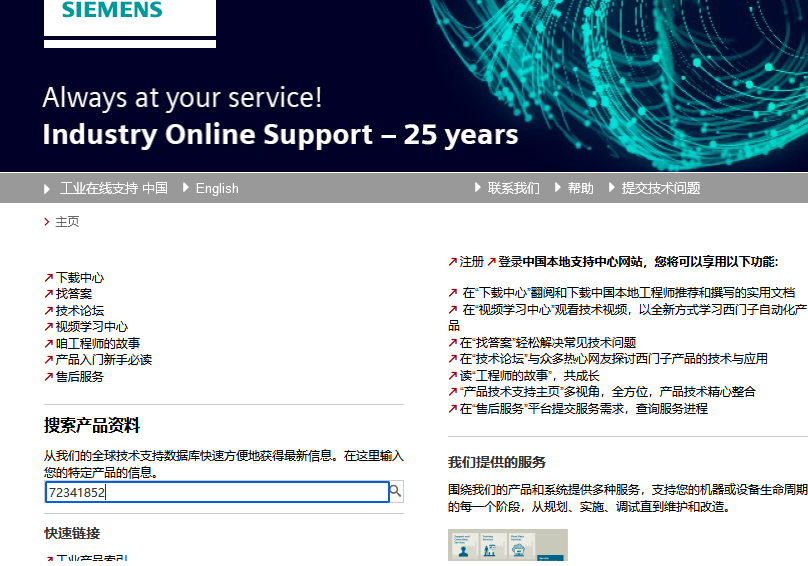

①访问西门子工业支持官网(https://support.industry.siemens.com),在搜索中输入条目 ID:72341852,如下图所示:

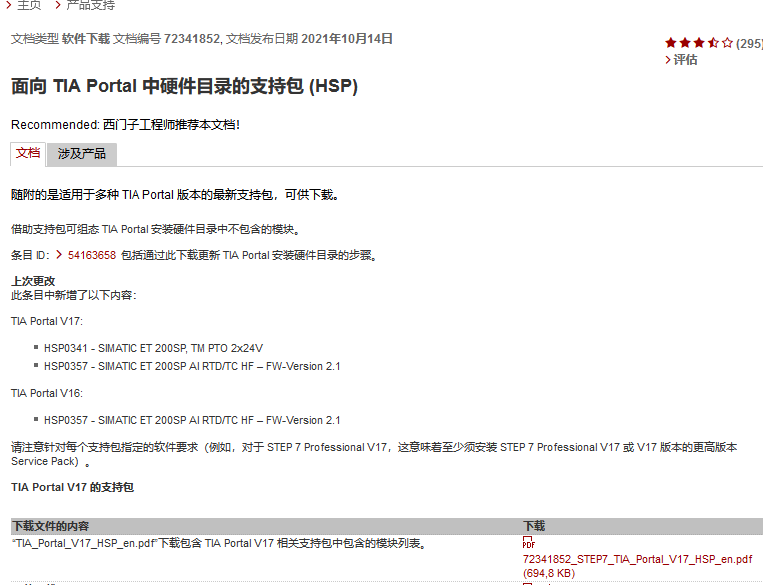

会跳转到最新的硬件支持包信息网页,如下图所示:


②选择相应版本的文件(如 "TIA_Portal_V17_HSP" )并下载;
③ 解压缩下载的*. zip文件到指定的路径;
④打开博途,单击菜单栏【选项】- >【支持包】, 打开对话框;
⑤点击左侧【安装支持软件包】导航按钮,默认情况下在右侧窗口显示所有已安装的支持包;
⑥点击【从文件系统添加】按钮 ,然后找到刚才解压的HSP文件路径;
⑦选中所需的HSP文件,然后单击【打开】。在对话框右侧的【详细信息】列表中可以看到有些HSP的状态是【未安装】,将其勾选并单击【安装】按钮,根据提示安装即可完成;

注意:安装的最后需要关闭博途软件。
