西门子S7-GRAPH编程语言连载(2)——顺控器

上一篇文章我们对S7-GRAPH语言有了基本的认识,今天这篇文章,我们来介绍下GRAPH语言中的重要内容——顺控器(sequencer)。


顺控器(sequencer)是由一系列的步(step)和跳转条件(transition)组成的代码。
“步”是逻辑上人为划分的步骤,一个任务可以通过多个步来完成。“步”的概念可以参考我们日常生活中做事情的步骤。比如那句经典台词“要把大象放冰箱,总共分几步?”你可以说需要三步或者其它你认为合理的答案,这取决于你的个人逻辑。GRAPH编程也是类似的,将某个任务划分成多少个步,取决于你的逻辑。
步有两种状态:激活和未激活。
顺控器当前正在执行的步处于激活状态,其它未执行的步处于未激活状态。
在顺控器中,首次执行的步称为“初始步”。换句话说,在顺控器刚开始执行时,初始步处于激活状态,其它步处于非激活状态。
步与步之间有跳转条件,当满足跳转条件(transition)时,从当前激活的步跳转到对应的步。此时,对应的步转变为激活状态,之前激活的步转变为非激活状态。

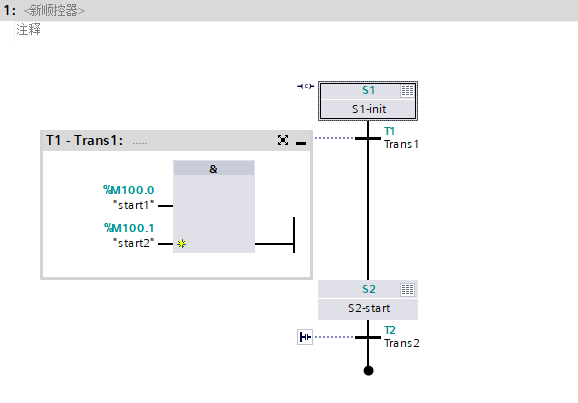

比如下面图片的代码:


最初步S1处于激活状态(初始步),当条件T1满足时,则跳转到步S2。此时步S2处于激活状态,而步S1则转变为非激活状态。
可以为每个步编辑相应的动作(action),也就是一些指令代码。当步处于激活状态时,其动作(指令)将被执行。
比如下面图片的代码:


当步S2处于激活状态时,它会执行两条指令:

N        state
D        startE,T#1s
①state是符号名,其地址为%M200.0。该指令(N)的意思是:只要当前步(S2)处于激活状态,则%M200.0的值就一直被置1。若当前步退出激活状态,则该值被置0;
②startE是符号名,其地址为%Q200.0。该指令(D)的意思是:当步(S2)处于激活状态后,延时1秒,将%Q200.0置1并保持;
步的动作包括标准动作和依赖于事件的动作,内容较多,将在后续的文章中继续介绍。
至此,我们对顺控器已经有了初步的认识,下面来介绍下顺控器的结构。
顺控器有三种结构:线形结构、选择结构和并行结构。
①线形结构

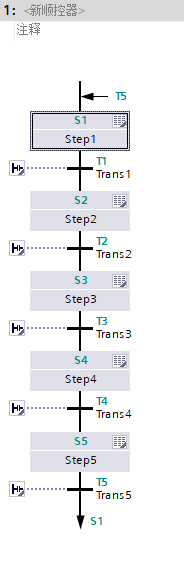

线形结构是最简单的顺控器结构,所有的步从上到下形成一条线(顺序执行),如下图所示:


②选择结构(选择分支)

选择结构表达“或”逻辑关系,当条件满足时,顺控器会执行其中一条分支。比如下面的代码:


当步S2激活后,若条件T2先满足,则跳转到步S3;若条件T4先满足,则跳转到步S4。

如果条件T2和T4同时满足了怎么办呢?

  • 在自动或半自动模式下,左侧分支将会设置为较高优先级,因此会优先执行;

  • 在手动模式下,完全取决于分支的优先级设置;

一个顺控器中最多可以有125个选择分支。

③并行结构(并行分支)

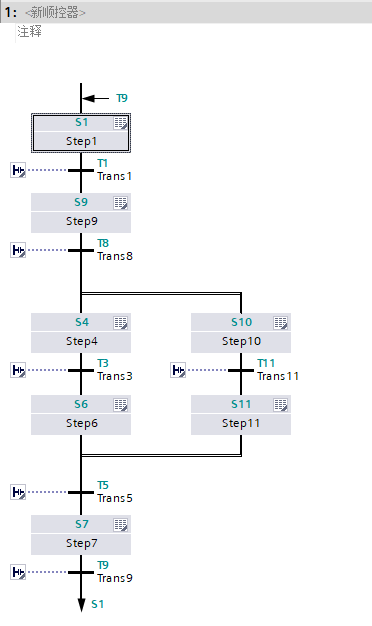

并行结构表达“与”逻辑关系,当条件满足时,顺控器会同时执行两个或多个分支。比如下面的代码:


当步S9处于激活状态时,若跳转条件T8满足,则两个并行分支同时执行,步S4和步S10同时处于激活状态。

对于上图中,两个并行分支最后合并到步S7。只有当两个并行分支都执行完毕后,满足跳转条件T5,才能跳转到步S7。

注:并行分支不一定非要合并,也可以跳转到其它不同的步上。

从代码外观上看,并行分支是双线,而选择分支是单线,要注意区分。

好了,关于GRAPH语言教程的第二篇文章就先介绍到这里。
