博途使用技巧之触摸屏画面自适应

前几天我在使用博途Wincc拷贝旧项目到新屏幕时出现了屏幕画面尺寸不匹配的问题,今天这篇文章给大家分享下如何让旧项目的画面自动适应新的触摸屏。



本文话题:

更换屏幕后,怎样让画面自适应

新建项目或旧项目改造时,我们往往从类似的(或先前的)项目进行拷贝,然后再进行更改。有时候新项目触摸屏型号发生了变化,我们需要在博途环境下进行设备更改。设备更改后你可能会发现由于新旧屏幕的尺寸或分辨率不同,原来的项目文件不能在新屏幕上完全显示。屏幕中的画面要么过小,要么过大,不能完全以适当的比例显示。
下面我们就来回答两个问题:

01

怎样设置画面自适应?

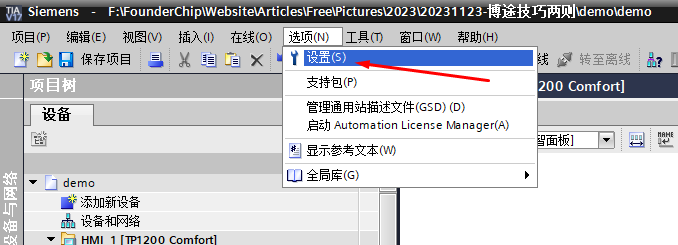

在博途开发环境下单击菜单栏“选项”→“设置”,如下图所示:

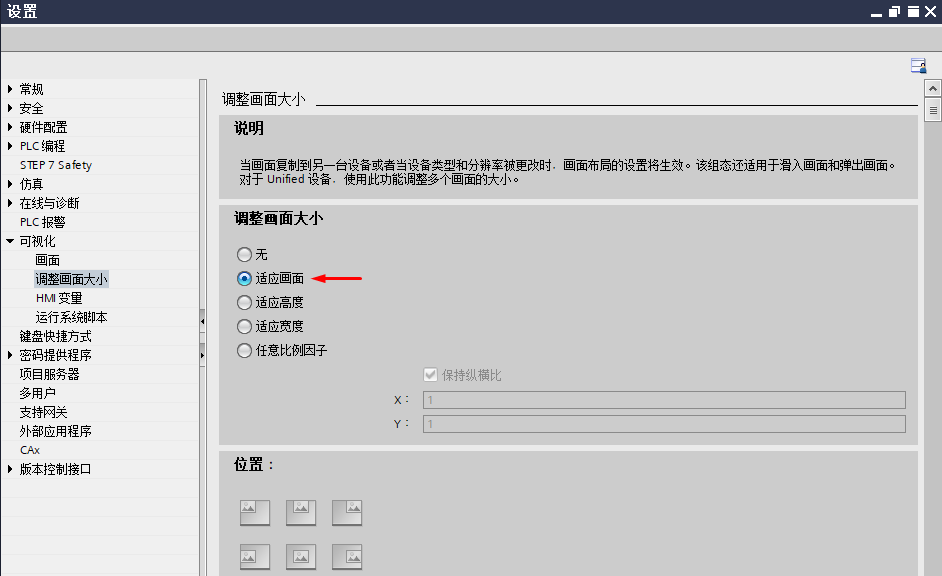

在设置窗口的“可视化”→“调整画面大小”中,选择“适应画面”,如下图所示:

选项2.png上述设置完成后,再进行设备更改,就能使项目画面自动适应新屏幕。接下来对触摸屏设备进行更改。

02

怎样更改触摸屏设备?

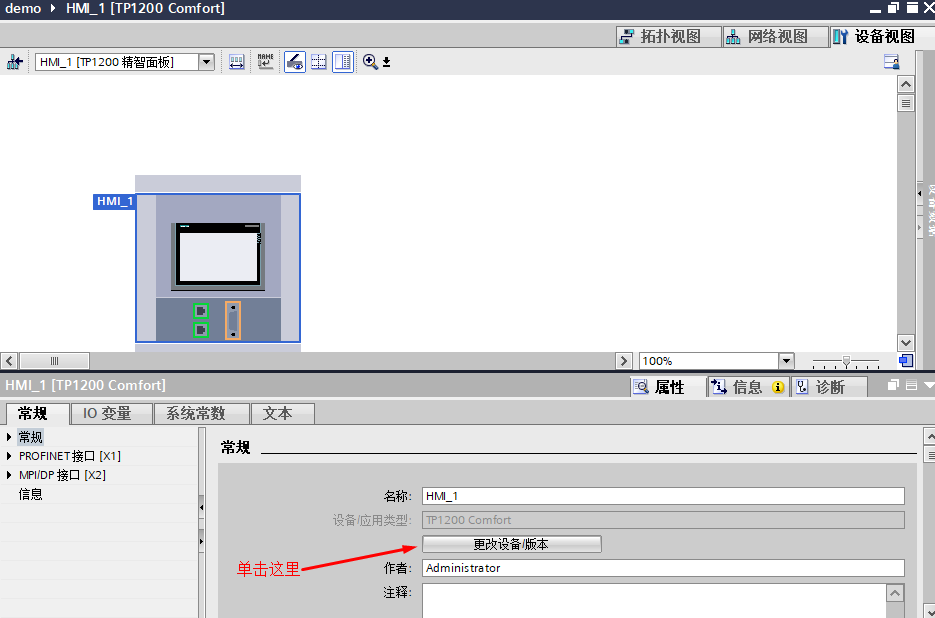

在触摸屏项目树中双击“设备组态”,在“设备视图”中找到“属性”→“常规”,有一个“更改设备/版本”的按钮,如下图所示:

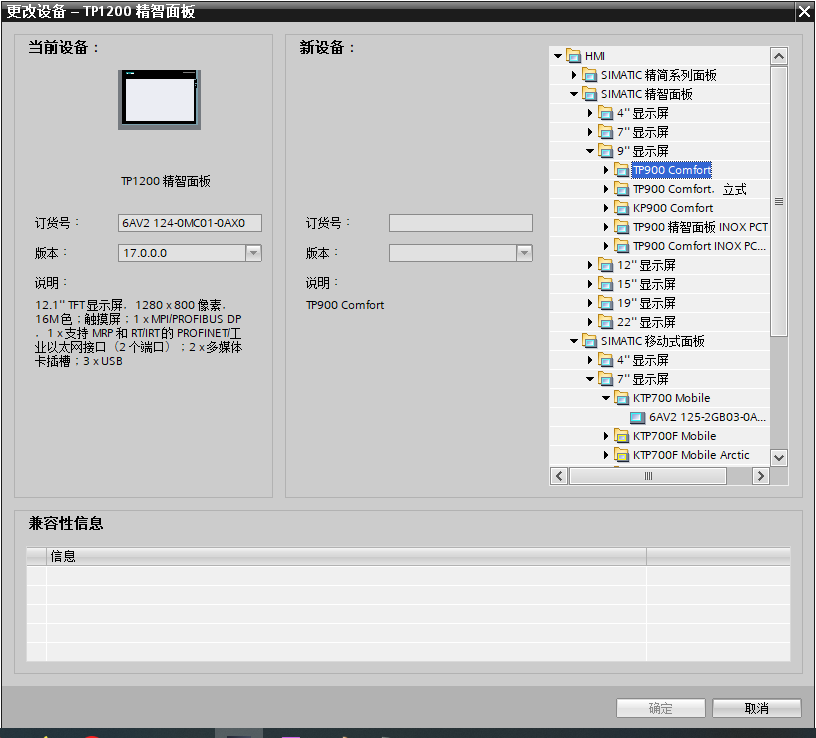

单击该按钮,在弹出的对话框中选择你要更换的新设备,单击【确定】按钮即可,如下图所示:


这样就完成了触摸屏设备更改,并且旧项目中的画面会自动适应新的屏幕。
