如何使用S7-200 Smart的信号板-SB DT04

西门子S7-200 Smart系列PLC的CPU模块中间有一块盖板，需要的时候可以将盖板取下，插接一块信号板（Signal Board）。这种设计既可以节省空间，又可以增加信号数量，真的很不错（S7-1200也有类似设计）。

在S7-200 Smart PLC中，总共有五种类型的信号板可以选择：

• SB DT04（2路数字量输入和两路数字量输出信号板）；

• SB AE01（1路模拟量输入信号板）；

• SB AQ01（1路模拟量输出信号板）；

• SB RS232/RS485（串口通信板）;

• SB BA01（电池板，Battery Board）;

今天这篇文章，我们先来认识一下SB DT04信号板（Signal Board）。

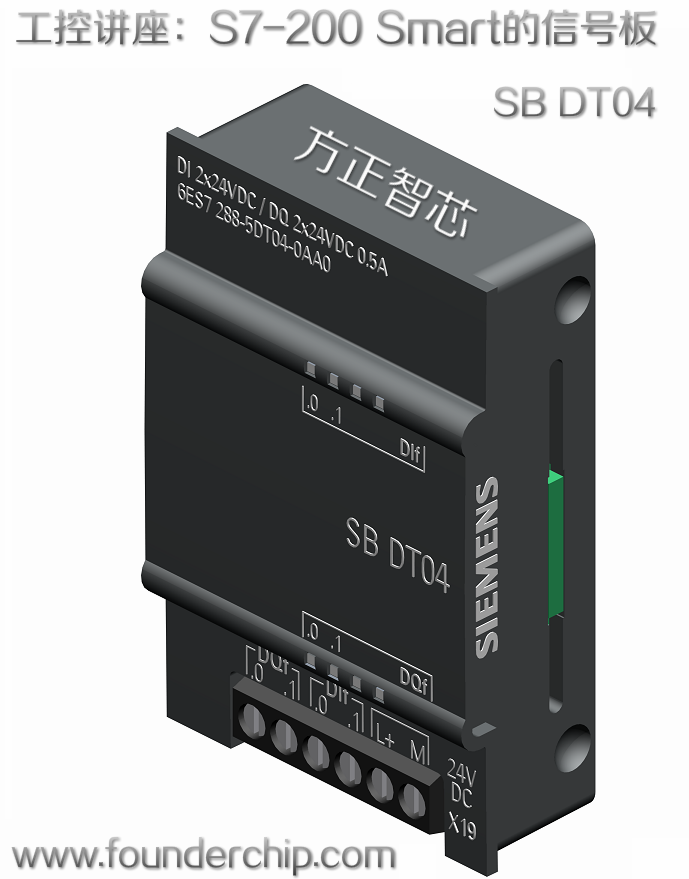

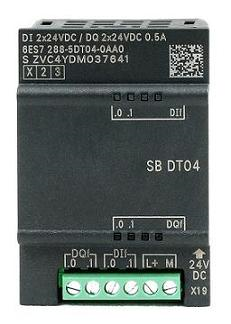

SB DT04有两路数字量输入和两路数字量输出，其外观如下图：

信号板的下端有一排接线端子，端子排编号为X19。有6个接线端子，从左到右编号为1~6。1号、2号为数字量输出（DQ）；3号、4号为数字量输入（DI）；5号为24V正极；6号为24V负极；如下表：

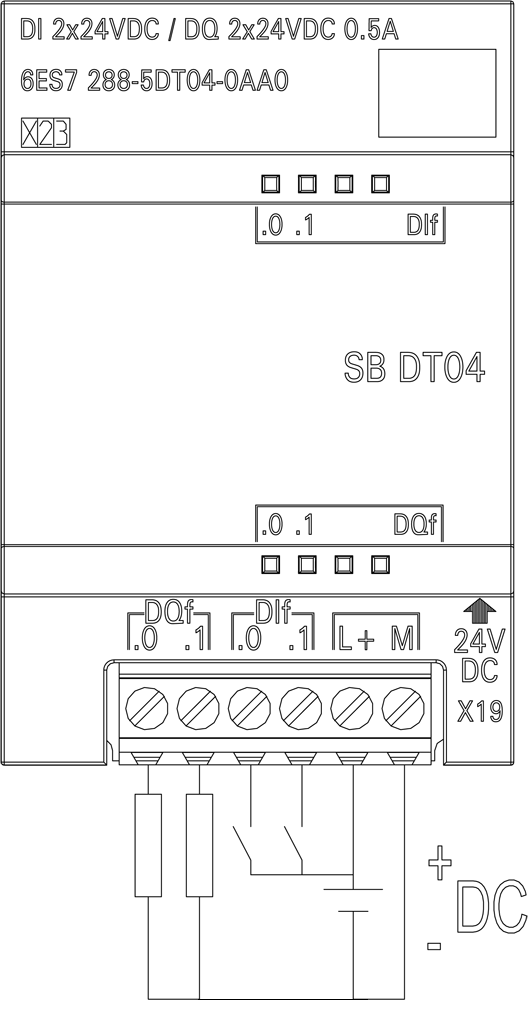

信号板端子的接线如下图：

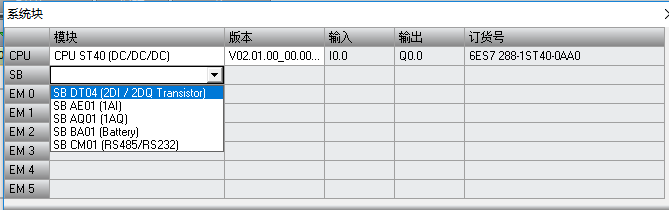

使用SB DT04时需要在硬件上进行组态。以CPU ST40为例，在Step7-Micro/WIN-SMART的项目树中双击CPU，在系统块（System Block）的SB（信号板）选项会出现5种选择，如下图：

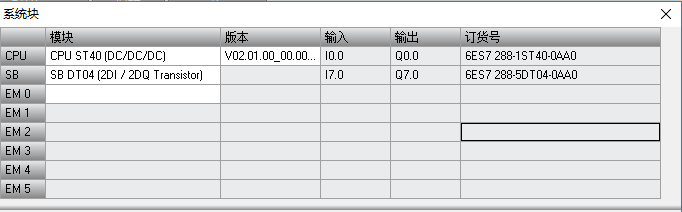

选择SBDT04（2 DI / 2DQ Transistor），系统会自动分配硬件地址 I 7.0和Q7.0作为输入/输出缓存区的起始地址，如下图：

好了，关于S7-200 Smart的信号板——SB DT04就先介绍到这里，欢迎扫描下方的二维码关注我们的微信公众号。
