认识西门子SIMATIC ET200分布式系统家族成员(3)

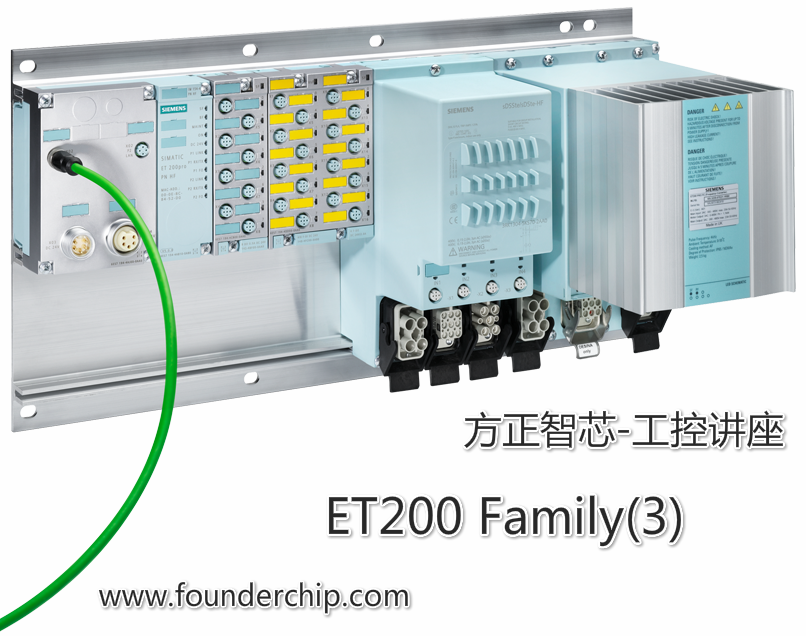

前面的文章我们介绍了西门子SIMATIC ET200分布式家族成员的ET200S,ET200SP,ET200M和ET200MP。这些分布式系统有一个共同的特点:其IP防护等级均为IP20。换句话说,这些分布式模块必须安装在控制柜中。那么问题来了,对于那些环境恶劣、安装控制柜困难的场合,SIMATIC 有什么解决方案呢?今天这篇文章,我们就来认识下SIMATIC ET200家族的另一成员:ET 200pro。


SIMATIC ET 200pro的防护等级可以达到 IP65/IP66,因此它不需要安装到控制柜中;ET 200pro支持Profibus和Profinet两种现场总线;可以连接数字量模块、模拟量模块、电机启动器、变频器、气动模块及RFID模块;支持故障安全模块;所有的模块均支持热插拔功能;支持模块级和通道级两种诊断功能;模块的抗震性能很高,支持瞬间20g、连续5g的冲击;可以在最大零下25度的环境中运行;

ET 200pro用于Profibus总线的接口模块包括:IM154-1 DP Standard(标准型) 、IM154-2 DP HF(高性能型)。两种接口模块最大能扩展的IO模块的数量均为16个(包括数字量、模拟量、电机启动器、变频器、气动单元等模块);输入/输出地址空间为244/244字节;IM154-2 DP HF(高性能型)接口模块还支持连接Profisafe故障安全模块;

ET 200pro用于Profinet总线的接口模块是:IM154-4 PN HF(高性能型)。该模块可以扩展的IO模块的数量为16个(包括数字量、模拟量、电机启动器、变频器、气动单元等模块);支持连接ProfiSafe故障安全模块;

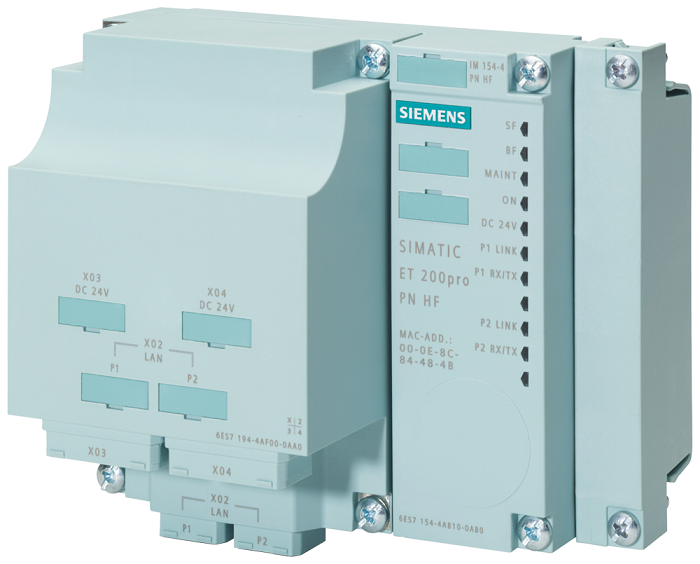

IM154-4 PN HF的外观如下图:

IM154-4 PN HF2.png

ET 200pro还具有两款CPU模块:IM 154-8 PN/DP和CPU 1516pro-2PN。

IM154-8 PN/DP基于CPU 315-2PN/DP,装载存储器的大小为8M,工作存储器的大小384 KB;CPU位运算的最小时间为50ns,浮点运算的最小时间为450ns;有2个M12的Profinet接口和两个Profibus-DP接口;防护等级为IP65/66,可用于环境恶劣的工作场合。

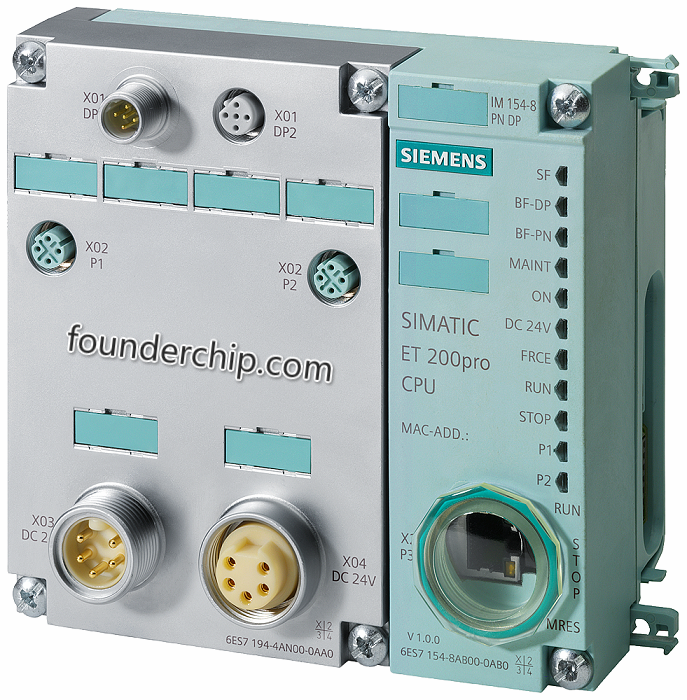

IM 154-8 PN/DP的外观如下图:

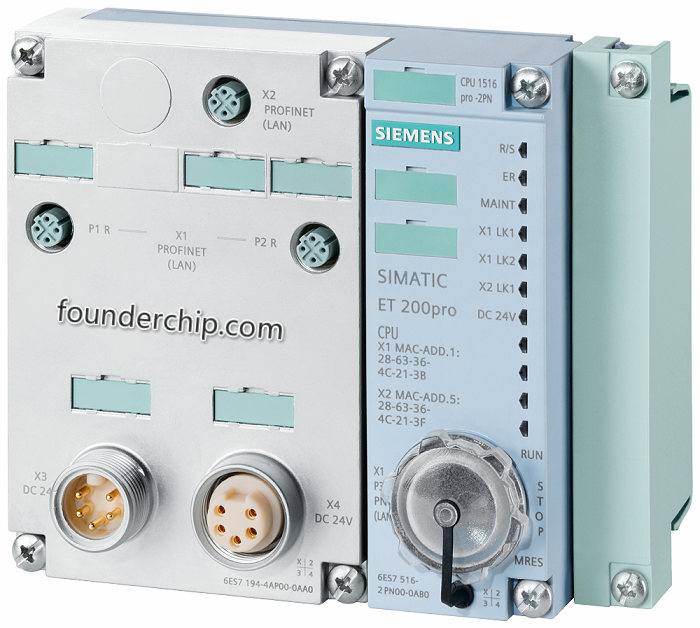

CPU 1516pro-2PN基于S7-1500的 CPU 1516-3PN/DP,它的装载存储器最大可达32G(SMC卡),集成的工作存储器大小为1 M;位指令的运算时间为10 ns,浮点数运算的时间为64 ns;CPU 1516pro-2PN的外观如下图:


好了,关于ET 200pro的数字量输入模块、模拟量输入模块及RFID等模块我们将在后续的文章中介绍,欢迎扫描下面的二维码关注我们的微信公众号。
