使用ET200SP的TM Count 计数器模块 (2)-工艺配置

前面的文章《如何使用ET200SP的TM Count 计数器模块 (1)？》介绍了SIMATIC ET200SP的高速计数器模块——TM Count的硬件及硬件组态，今天这篇文章，我们来谈谈TM Count的工艺配置。

本例程使用CPU 1515-2 PN和ET200SP组建Profinet网络，TM Count在ET200SP中。

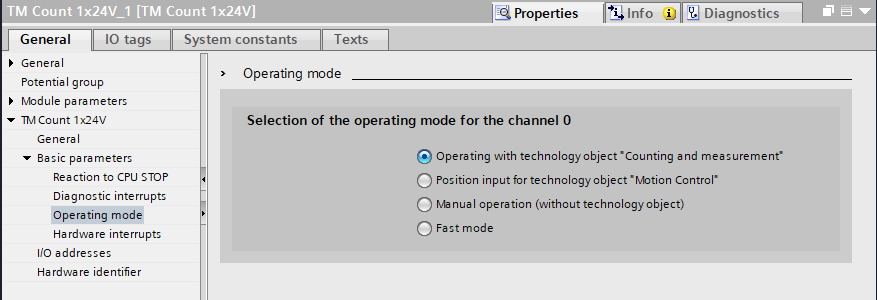

首先，在硬件配置中，将TM Count模块的工作模式（Operating mode）配置为“使用工艺对象来进行计数和测量（Operating with technology object"Counting and measurement"）”，如下图：

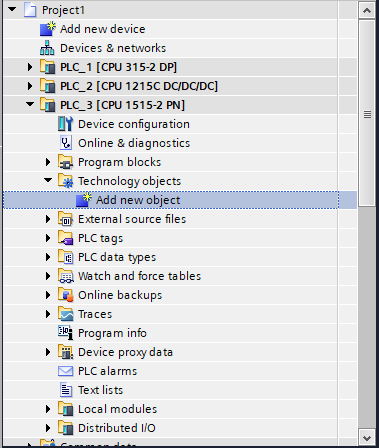

然后，在项目树的当前CPU中，找到“工艺对象（Technology Object）”，双击“添加新对象（add new object）”，如下图：

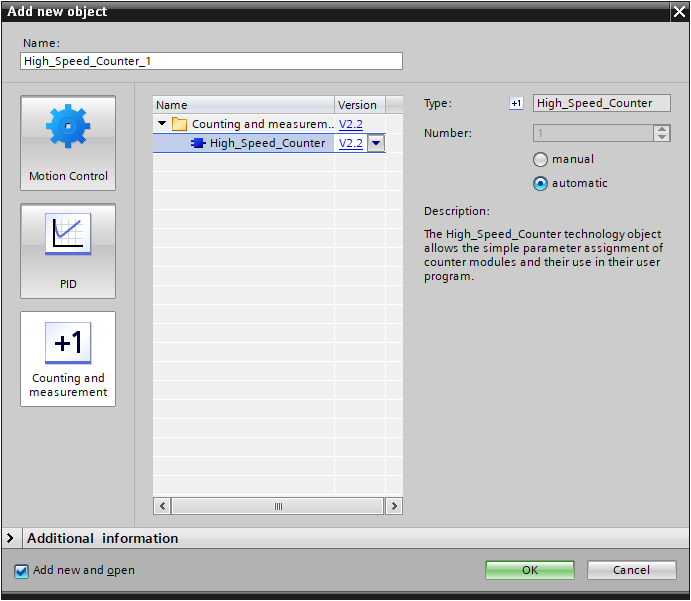

在弹出的对话框中，选择“计数和测量（Counting and measurement）”，点击选中“高速计数器（High_Speed_Counter）”，可以使用默认的名称或根据需要命名。如下图：

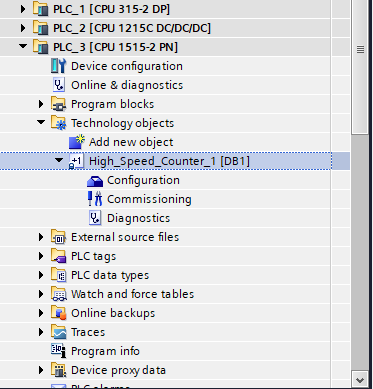

点击“OK”确认后，可以在项目树中看到新创建的高速计数器对象【High_Speed_Counter_1】，如下图：

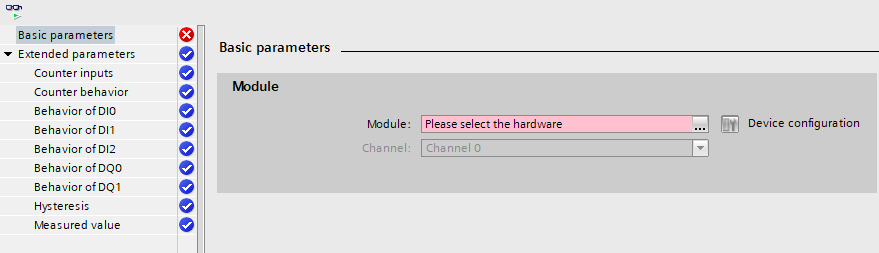

双击打开其参数配置页面，可以看到“模块（module）”一栏显示红色，提示我们首先要对该工艺对象配置它对应的工艺模块，如下图：

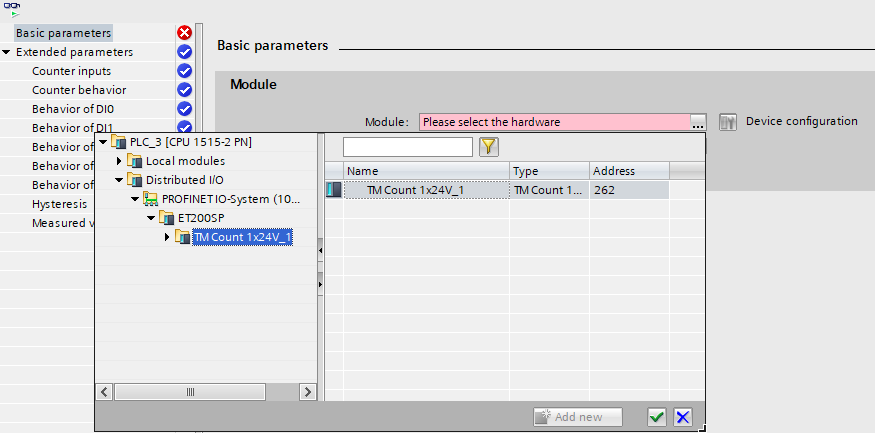

点击右侧的“浏览”按钮，在弹出的对话框中找到ET200SP的计数器模块TM Count，如下图：

点击确认，工艺对象的硬件模块就配置好了。

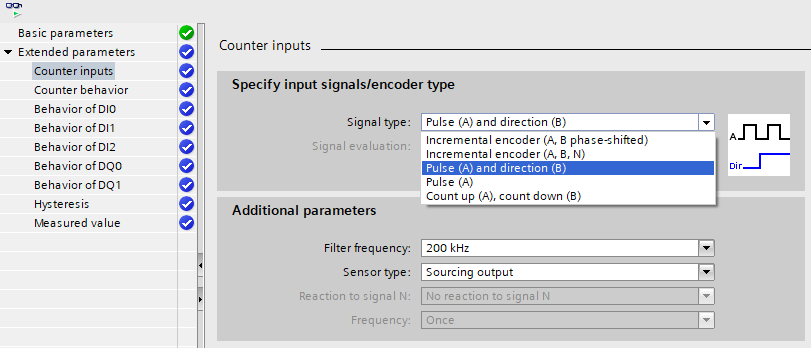

接下来要配置扩展参数，在“计数器输入（Counter inputs）”中，选择使用的脉冲信号的类型，包括如下几类：

1. 增量编码器（A、B）；

2. 增量编码器（A、B、N）；

3. 脉冲A和方向B；

4. 脉冲A；

5. 加计数器A和减计数器B；

如下图：

TM Counter模块支持三路数字量输入（DI），可以将其配置为硬件门的启动、停止信号，也可以作为普通的数字量输入信号来使用；有两路数字量输出（DQ），可以用来对脉冲数进行比较。当满足条件时，通道会有输出。

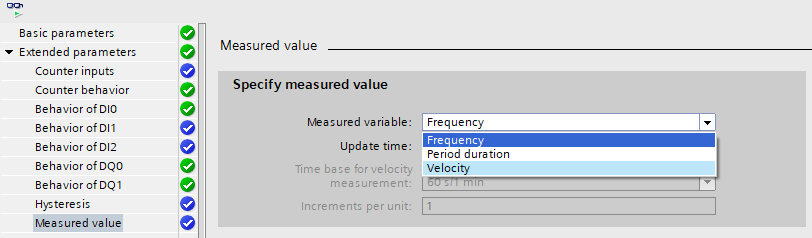

在“测量值（Measured value）”中，根据实际情况选择“频率（Frequency）”、“周期（Period duration）”或者“速率（Velocity）”，如下图：

好了，关于TM Counter的工艺配置就先介绍到这里。欢迎扫描下方的二维码关注我们的微信公众号。
