认识倍福(Beckhoff) CX2000系列嵌入式控制器(2)

上一篇文章我们介绍了倍福(Beckhoff) CX2000系列嵌入式控制器中的基本型系列(CX20x0),今天这篇文章,我们来认识下其多核系列(CX20x2)及CX2000嵌入式控制器的扩展模块。


多核系列嵌入式控制器包括CX2042、CX2062和CX2072,均采用英特尔至强(Intel Xeon)处理器。其中:

  1. CX2042采用英特尔至强(Intel Xeon)D-1527四核处理器,主频2.2 GHz;

  2. CX2062采用英特尔至强(Intel Xeon)D-1548八核处理器,主频2.0 GHz;

  3. CX2072采用英特尔至强(Intel Xeon)D-1567十二核处理器,主频2.1 GHz;

除此之外,多核系列嵌入式控制器的其它配置都相同,包括:

  1. 集成了2 GB的AMD GDDR5图像处理内存;

  2. 集成了8 GB的DDR4内存,最大可扩展到32GB;

  3. 集成了128KB的非易失存储器,在没有UPS的情况下可用于数据的永久保存;

  4. 集成了4个USB 3.0接口和2个10GB以太网口;

  5. 1个DVI-I视频接口和一个可选通信接口;

  6. 与CX2000系列模块兼容,可使用CX2100-0014或者CX2100-0904供电;

  7. 采用Windows10 64位物联网企业版(2016 LTSB,长期服务版);

  8. 使用TwinCAT3编程;

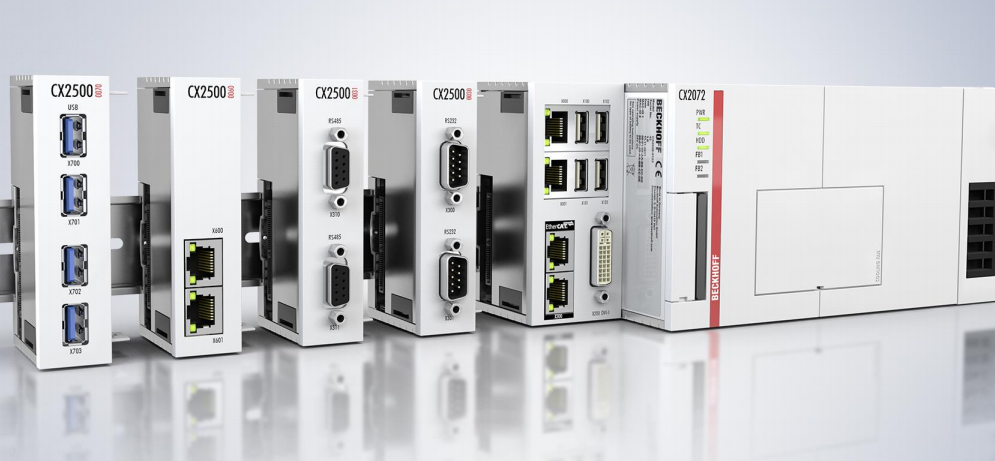

下面这张图是CX2072的外观图:


其中:

    1-左侧模块接口,最多可连接4个扩展通信模块;

    2-可选通信模块接口;

    3-DIV-I视频接口;

    4-电池室,可安装电池用于时间日期的保持;

    5-RJ45以太网接口;

    6-USB 3.0接口;

    7-状态指示LED灯;

    8-右侧模块接口,可用于连接模块(比如:电源模块CX2100);

    9-风扇室;

    10-CFast卡插槽;

CX2000系列嵌入式控制器的左侧可以连接CX2500扩展模块,包括如下几种:

用于RS232通信的CX2500-0030、用于RS422/RS485通信的CX2500-0031、用于以太网通信的CX2500-0060(双网口)、用于PoE以太网的CX2500-0061、具有四个USB 3.0接口的CX2500-0070、可用做PROFIBUS Master的CX2500-M310、可用做PROFIBUS Slave的CX2500-B310、可用作CANopen Master的CX2500-M510、可用作CANopen slave的CX2500-B510及可用于音响装置的CX2500-0020;

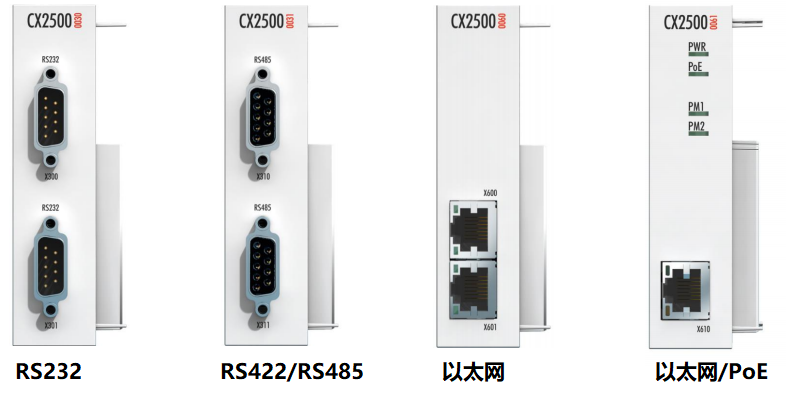

部分CX2500模块的外观如下图:

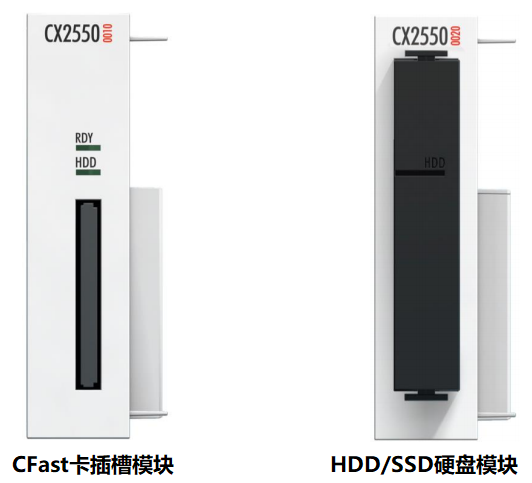

CX2000系列嵌入式控制器的右侧可以连接CX2550扩展模块,包括CFast卡插槽模块CX2550-0010和HDD/SSD硬盘插槽模块CX2550-0020,如下图:


CX2100模块用于给CX2000系列嵌入式控制器供电,包括CX2100-0004、CX2100-0014、CX2100-0904及CX2100-0914。其中:

CX2100-0004最大输出功率45W;

CX2100-0014最大输出功率130W,具有被动散热器;

CX2100-0904最大输出功率45W,可插电池作为UPS使用;

CX2100-0914最大输出功率100W;

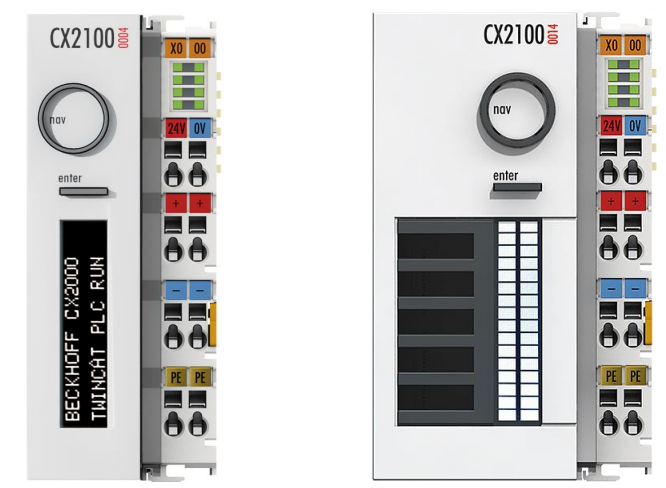

CX2100-0004和CX2100-0014的外观如下图:


请注意:扩展模块CX2500/CX2550及电源模块CX2100可用于所有CX2000嵌入式控制器中,不仅仅是CX20x2系列。
