西门子SCL编程入门教程连载(15)-Variant类型

西门子S7-1200/1500系列PLC提供Variant数据类型用于对数据进行引用,有着比ANY类型更强大的功能。今天这篇文章,我们就来聊聊Variant类型,并使用SCL语言编写一个简单的例程。
本文包括如下几个主题:
1、认识Variant类型;
2、Variant与ANY类型的区别;
3、Variant类型使用示例


1、认识Variant类型
Variant是西门子S7-1200/1500系列PLC支持的一种新数据类型,它是一种可以指向基本数据类型、复杂数据类型或者用户自定义类型的引用。Variant的使用限于FB/FC/OB的形参,也就是说,只能在FB/FC/OB的参数列表中声明某个参数的类型为Variant,但FB的静态参数列表除外,也不能声明数据块(DB)的元素为Variant类型;
可以给FB/FC的Variant形参赋任何类型的变量,调用该FB/FC时,不仅会传递变量的值,而且会传递变量的类型;可以使用SCL指令TypeOf识别变量的类型并做相应的处理;
2、Variant与ANY类型的区别

有两点:

  1. 两者支持的数据类型不同
    ANY可以指向输入缓存区(I)、输出缓存区(Q)、外设(PI/PO)、位存储区(M)、数据块(DB)等存储区,支持基本数据类型、字符串等;但不支持数组、用户自定义类型等复杂数据类型;
    Variant可以引用几乎所有的数据类型(数组、结构、UDT)的变量,比ANY功能强大;
    注:S7-300/400/1500支持ANY类型

  2. 占用空间大小不同
    ANY需要占用10个字节的存储空间,当把一个变量定义为ANY类型时,无论其是否指向目标变量,都要占用10个字节的存储空间;
    Variant不占用背景数据块或者工作存储器的空间。Variant只是对另一个实例(可以理解为变量)的引用,相当于该实例的一个别名。在使用Variant指向该实例时,该实例已经被创建了;

3、Variant类型使用示例

举个例子,创建一个功能,名称为FC_VariantDemo,参数如下:

输入:

  • oprand1,Variant类型;

  • oprand2,Variant类型;

输出:

  • ouput1,INT类型;

  • ouput2,TIME类型;

FC功能描述:

  • 若oprand1和oprand2的类型为整数,将两者相加,并将结果输出到output1中;

  • 若oprand1和oprand2的类型为TIME,将两者相加,并将结果输出到output2中;

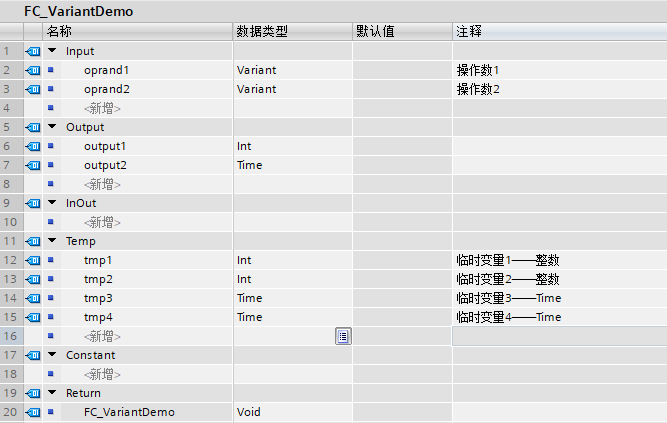

参数声明如下图:

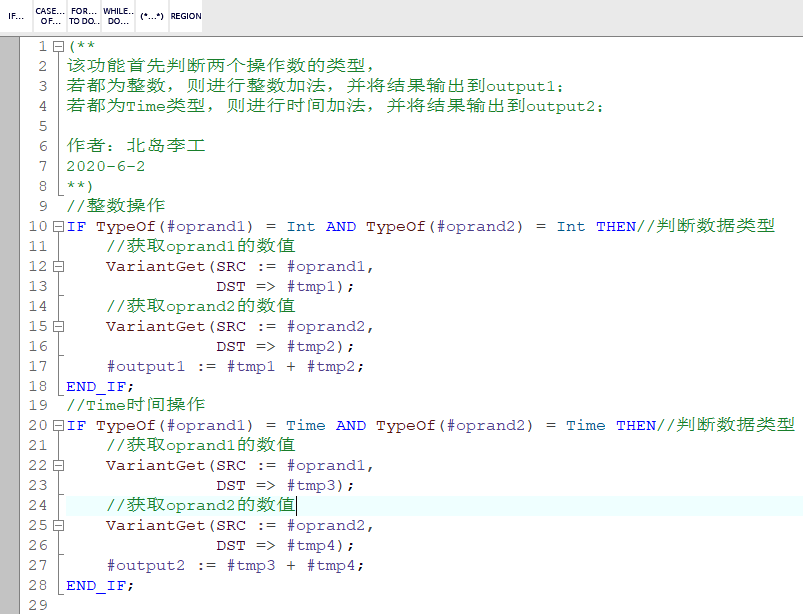

代码如下:


上述代码中的TypeOf指令用来判断变量的类型,VariantGet指令可以访问一个Variant引用并获取其真实的数值及类型;这两个指令及其它与Variant操作的指令我们将在下一篇文章详细介绍。

创建DB_VariantDemo,添加元素如下:

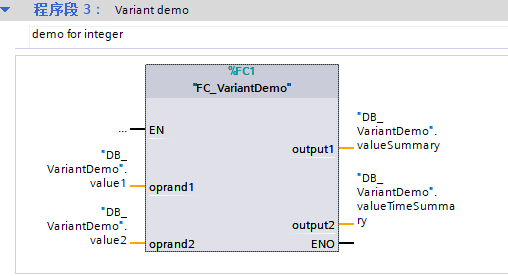

在OB1中调用FC_VariantDemo的示例如下图所示:


好了,关于Variant类型就先介绍这么多。我开通了微信视频号,以视频的方式分享工控小知识。具有视频号内测权限的小伙伴欢迎扫描下方的二维码关注我的视频号:
