西门子SCL编程入门教程连载(16)-Variant相关指令

前面的文章我们介绍了Variant类型,今天这篇文章我们来介绍下与Variant相关的指令。包括如下几个:

1、TypeOf

2、IS_ARRAY

3、TypeOfElement

4、CountOfElements

5、VariantGet

6、VariantPut

7、关于空值的判断


1、TypeOf指令

TypeOf指令用来判断一个Variant形参所引用的变量的类型。支持的数据类型包括:基本类型、复杂类型或者用户自定义类型等。

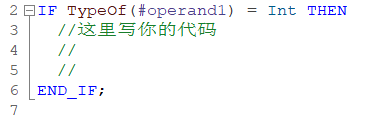

TypeOf指令一般配合IF语句使用。比如,判断一个Variant的引用变量是否为"INT",可以使用如下的语句:


也可以使用TypeOf指令直接判断两个Variant参数是否为相同的类型,比如下面的代码:


2、IS_ARRAY指令

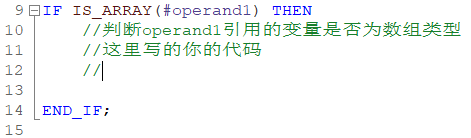

用来判断Variant所引用的变量是否是数组类型或者P#指针数据类型。如果是,则返回真(RLO=1);否则返回假(RLO=0)。IS_ARRAY指令需要配合IF语句使用。例如:


3、TypeOfElements指令

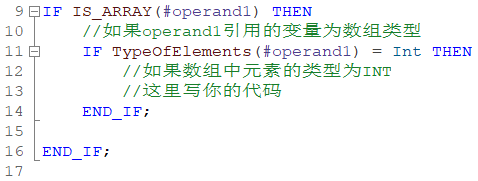

TypeOfElements指令用来判断Variant所引用的数组中元素的数据类型。比如下面的代码首先判断operand1引用的变量是否为数组类型,如果是,则判断数组中元素的类型是否为INT型:

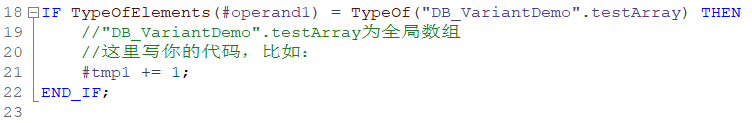

也可以使用TypeOfElements指令直接与已知数组的类型进行比较,例如下面的代码:

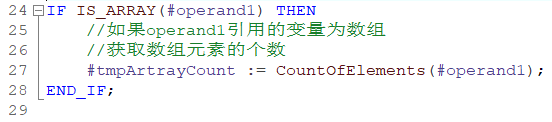

4、CountOfElements 指令

该指令用来获取Variant引用数组变量的元素的个数,返回值为无符号双整数(UDINT)型。

例如下面的代码:

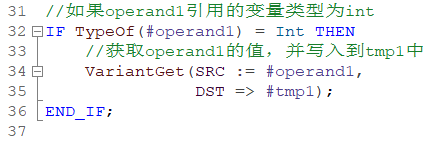

5、VariantGet指令

该指令用来获取Variant所引用变量的值,并写入到一个指定的变量中;

例如下面的代码:


6、VariantPut指令

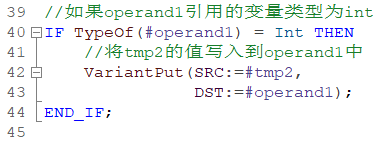

该指令将某个变量的值写入到Variant引用的变量中,例如下面的代码:


7、关于空值的判断

某些情况下,有可能存在Variant指向的变量不存在的情况,即Variant引用了一个空变量。空变量或者空值用NULL表示。

在梯形图语言中,可以使用IS_NULL指令用来判断形参是否引用了空变量。

如果形参引用了空变量,则指令返回真(RLO=1);

如果形参引用的变量不为空,则指令返回假(RLO=0);

相应的,在梯形图语言中还有NOT_NULL指令用来判断形参引用的变量是否不为空;

如果非空,则NOT_NULL指令返回真;否则,NOT_NULL指令返回假;

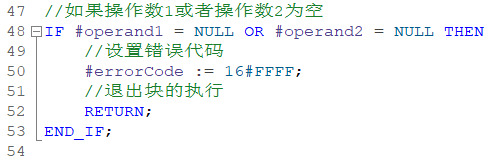

在SCL语言中没有IS_NULL或者NOT_NULL指令,但是可以直接在IF语句中将变量与NULL关键字进行比较。例如下面的代码:


好了,关于Variant相关的指令我们就先介绍这么多。至于DB_ANY相关的内容将在后续文章中介绍。
