西门子SCL编程实例——定时采样程序

在实际项目中会遇到需要定时采样的情况,比如:对心跳计数器的定时采样,以判断通信是否中断;对液体流过体积的定时采样,以判断液体处于流动状态还是静止状态;这些功能,都需要定时采样程序来完成。今天这篇文章,给大家介绍下我用西门子SCL语言实现的一个定时采样程序。


该定时采样程序可以固定的时间间隔对一个整数进行采样,采样的结果会存放到两个整数变量:data1和data2中。data1是奇数次采样的结果,data2是偶数次采样的结果。

程序实现的思路如下:

采样过程分为三种状态:

  1. 奇数次采样:状态激活后采样存放到data1中,并修改状态值为【采样空闲】;

  2. 偶数次采样:状态激活后采样存放到data2中,并修改状态值为【采样空闲】;

  3. 采样空闲期:状态激活后进行空闲计时,当计时时间到了之后,判断之前的采样状态,并切换到另一种状态;

函数块实现:

输入参数三个:

  1. active:激活或取消采样功能,1=激活;

  2. timeInterval:采样间隔时间,默认5s;

  3. sourceData:数据源;

输出参数两个:

  1. data1:奇数次采样的数据;

  2. data2:偶数次采样的数据;

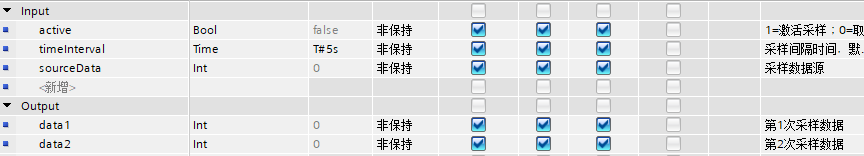

输入/输出参数如下图所示:


函数块使用的静态变量如下图所示:


函数块的代码如下图所示:




这个函数块我在实际项目中测试过,感兴趣的小伙伴可以自己测试下,如果发现有任何问题欢迎留言反馈。
