西门子SITOP PSU8600工业电源的使用(1)

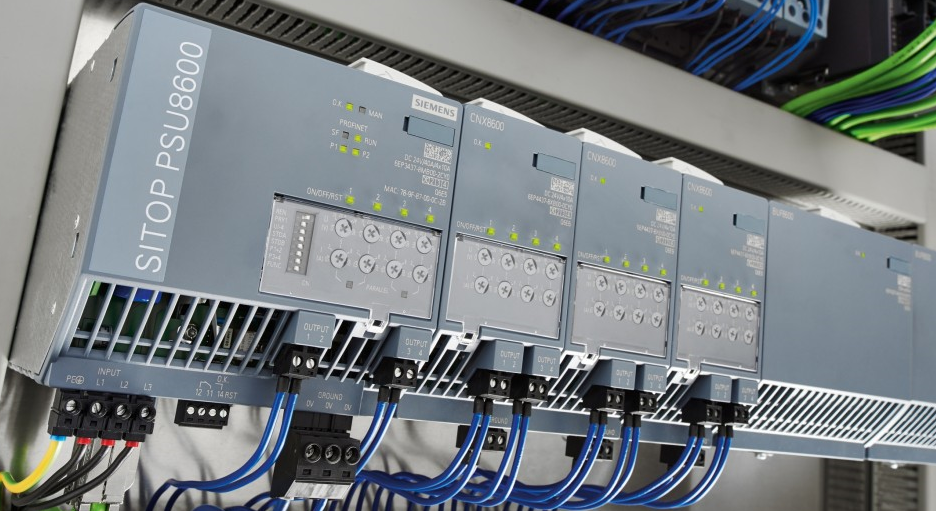

SITOP PSU8600是西门子公司推出的一款工业电源，它可以通过OPC UA与第三方系统进行通信，也可以集成在PROFINET网络中。PSU8600包括基本模块和扩展模块，可根据需要进行组合。今天这篇文章，我们来详细介绍下PSU8600的基本模块。

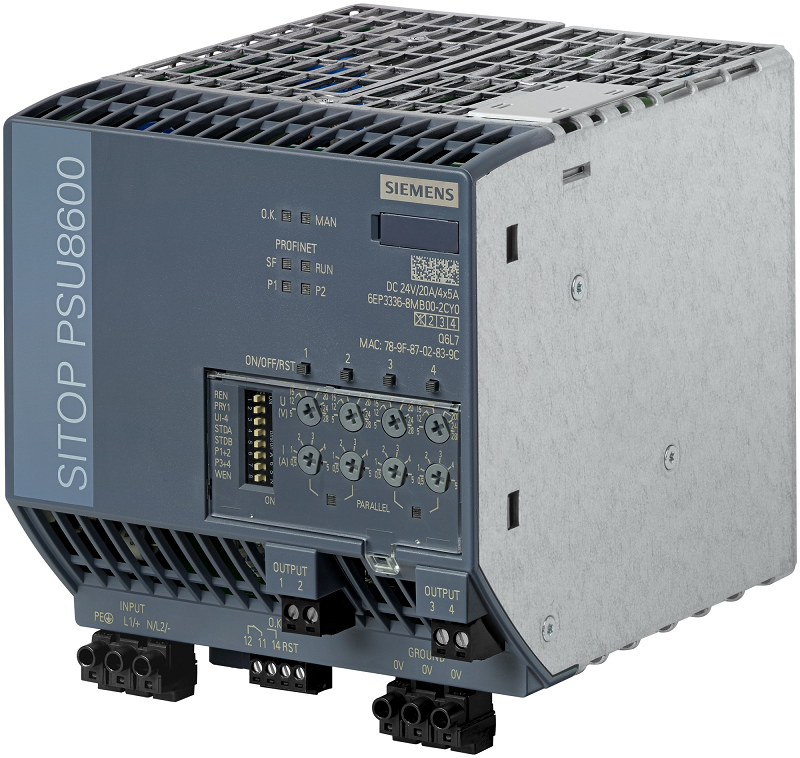

PSU是“Power Supply Unit”的缩写，即“供电单元”。PSU8600基本模块的外观如下图所示：

根据输入电压及输出电流的不同，基本模块包括如下三种类型：

PSU8600基本模块的输出电压及电流可通过旋钮调节，输出电压范围5~28V，输出电流范围0.5~5/10A（取决于型号），如下图所示：


在电压调节旋钮的上方有4个按钮/LED灯，既是按钮，也是LED灯，用于控制/显示相关输出通道的状态。可以控制相应通的开启/关闭，通道开启时绿色常亮。按下按钮后变为黄色，表示通道关闭。当通道出现故障时（比如短路，过载）会显示红色，故障消除后，按下该按钮可复位。

按钮/LED灯上方还有一些LED灯，用来指示基本模块的状态：

在电压/电流调节旋钮的左侧有一组拨码开关，用来设置模块的功能，其中：

REN：在手动操作和远程操作之间切换，ON=启用远程操作；
PRY1：缓冲情况下输出端1优先；
UI-4：“电子关闭”模式和“恒定电流”模式的设置，ON=恒电流模式。在“电子关闭”模式下，允许在一定的时间内过载。超出限值后，输出端关闭。在“恒定电流”模式下，过载电流可以按照定义的特性曲线（U/I特性曲线）连续变化。此时过载电流受限，不可以超过150%电流电位计设定值，时间为 5 秒。之后只要有过载，电流就会被限制在100 % 设定值内；
STDA和STDB：确定输出的接通顺序。如果输出端上的负载同时接通，产生的接通电流峰值可能会对PSU8600 电源系统造成负担。为降低这种负担，可选择在输出端之间接通延时（见表二），接通的顺序是1→2→3→4→扩展模块。
P1+2：并联基本模块的输出端1和2，ON=激活输出并联；
P3+4：并联基本模块的输出端3和4，ON=激活输出并联；
WEN：激活和停用集成的网络服务器，ON=激活集成的网络服务器；
