认识S7-200 Smart的电源模块-PM207

良好的供电是PLC能稳定运行的前提。对于S7-200 Smart系列PLC而言，西门子公司为其量身定做了一款电源模块--PM207。今天这篇文章，我们就来认识下这款电源模块。

PM207名称中的“PM”是英文“Power Module”的缩写，中文翻译为“电源模块”。PM207目前总共有三种型号：PM207 24V/3A，PM207 24V/5A和PM207 24V/10，其外形和设计与S7-200 Smart完美匹配，能够把输入的交流电（AC），经过整流、滤波后变成直流电（DC）进行输出。同时，也能连接直流电网。也就是说，输入端也能接受直流电。

当输入端连接交流电时，其输入电压的范围为：85~264 V AC，电流的频率为50Hz或者60Hz（我国交流电的频率为50Hz）；当输入端连接直流电时，其输入电压的范围为：88~370 V DC；

以PM207 24V/5A为例，其额定输出电压为24V DC，且输出电压的范围可调，为：22.8~26.4 V DC；额定输出电流为5A；建议使用额定电流为10A的、脱扣特性为C型的微型断路器；

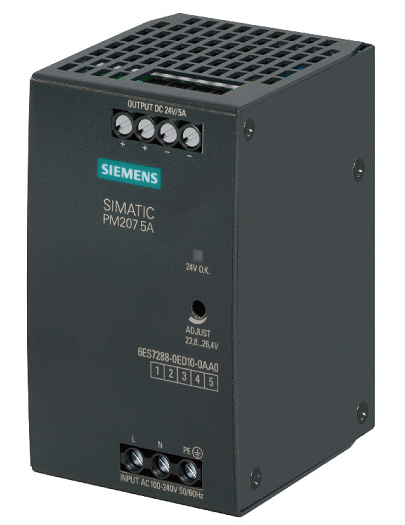

PM207 24V/5A的外观如下图：

上图中，PM207模块的下端有三个接线端子：L、N和PE。当使用交流供电时，“L”接相线，“N”接中性线，“PE”接保护地线；当使用直流电供电时，“L”接正极，“N”接负极；

在底部接线端子的上部，有一个可调旋钮，可以调节输出电压的大小，其范围为：22.8V~26.4V DC；

可调旋钮的上面有一个LED指示灯，当输出电压正常时会点亮，为绿色；

最上部的四个接线端子为输出电压的接线端子，左边两个为正极，右边两个为负极；

PM207（24V/3A 、24V/5A和24V/10A）三种型号的模块有很大的相似处，比如：

• 输入电压/频率；

• 输出电压范围；


• 防护等级（均为IP20）；

• 安装导轨尺寸（35mm DIN）；


其主要区别在于额定输出电流的不同， 分别是3A ，5A和10A；当然，其输入电流也是不同的；

另外在外形尺寸上，PM207 24V/10A模块是最大的，为：60x125x125mm，其重量为0.925kg；PM207 24V/3A模块最小，为：45x100x81mm，重量为：0.46kg；

好了，关于PM207模块就先介绍到这里，欢迎扫描下方的二维码关注我们的微信公众号。
