西门子SCL编程实例-计算设备运行时间

前面我们介绍了西门子SCL编程入门的系列基础教程,今天这篇文章我们做实例讲解——计算设备的运行时间;


说明:本例程使用博途V14开发环境,PLC为CPU 1214C

思路如下:

  1. 创建用户自定义数据类型:MyEquipment;

  2. 创建全局数据块:myEquipmentData;

  3. 在启动组织块(OB100)中获取系统时间;

  4. 创建功能:FC_Running_Time_Caculate(FC1),用于计算设备运行时间;

  5. 在主程序块(OB1)中调用FC_Running_Time_Caculate,计算设备的实际运行时间;

下面来具体实现:

1、创建用户自定义数据类型

用户自定义数据类型可以把不同的数据类型组织到一起,当需要修改的时候只需要在定义中进行修改,其它已经引用的数据会自动修改,非常适合于程序的模块化设计。

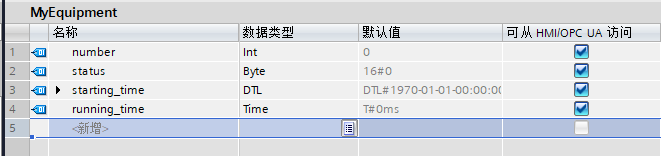

本例程我们定义数据类型:MyEquipment,包括如下成员:

  1. number:整数类型,设备的编号;

  2. status:字节类型,设备的状态,0=关机;1=开机;

  3. starting_time:DTL类型,设备的开机时间;

  4. running_time:Time类型,设备的运行时间;

如下图所示:


2、创建全局数据块

创建全局数据块myEquipmentData,新建名称为"equipment_data"的数组,数据类型为"myEquipment",如下图所示:


3、在系统启动块中获取系统时间

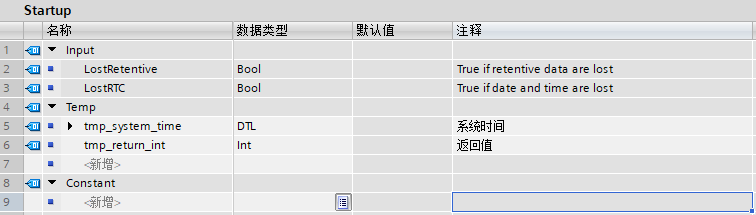

添加启动组织块(Startup),在变量声明区声明变量:tmp_system_time和tmp_return_int,如下图所示:

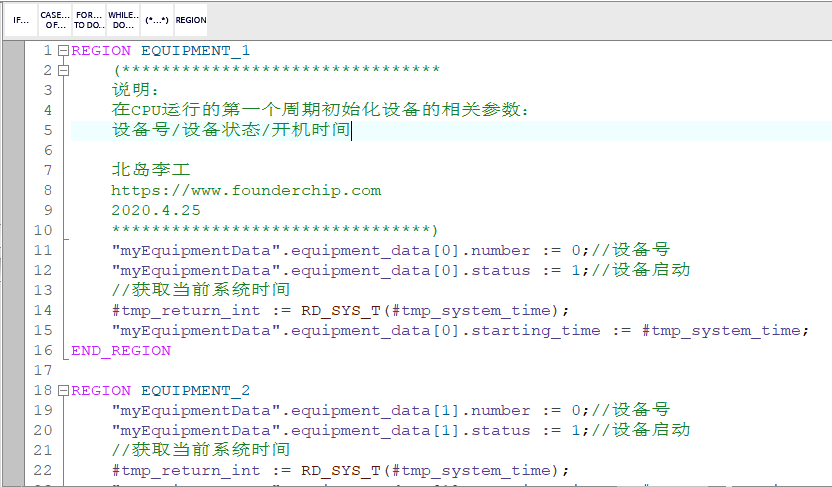

在代码区对全局数据块的设备数组进行初始化,代码如下图:


4、创建功能FC_Running_Time_Caculate

创建功能FC_Running_Time_Caculate来计算系统的运行时间

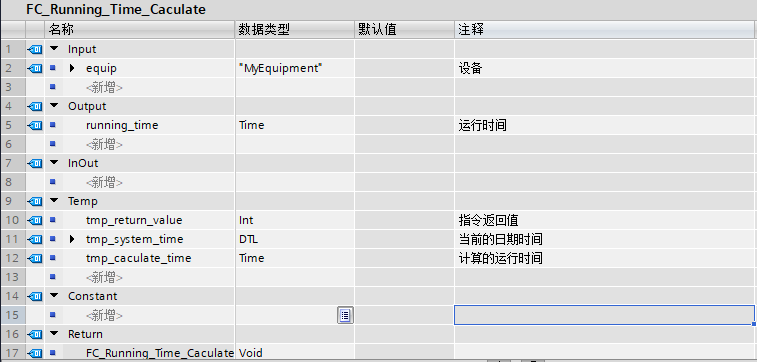

FC的形式参数:

    输入:equip,类型为:MyEquipment;

    输出:running_time,类型为:Time;

    临时变量:tmp_return_value;tmp_system_time;tmp_caculate_time;

如下图所示:

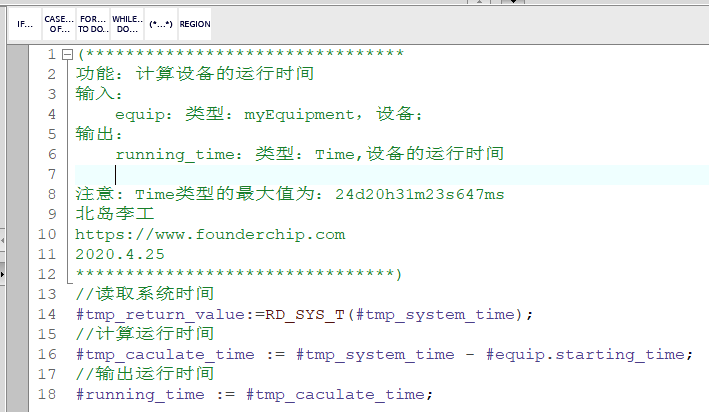

代码区通过获取当前系统时间,减去设备启动时的时间,就得到设备的运行时间,如下图所示:


5、主程序调用

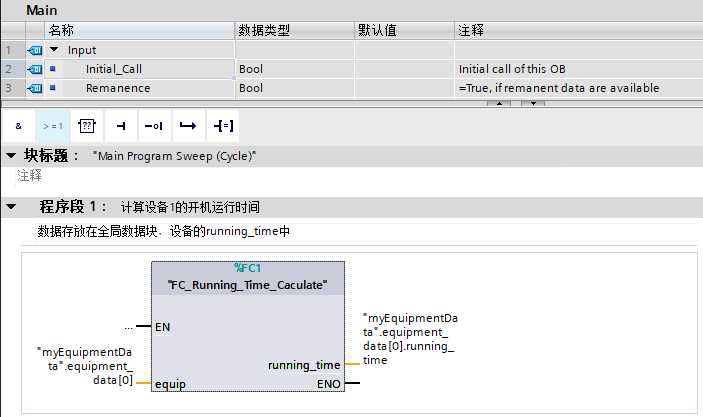

在主程序中调用FC_Running_Time_Caculate来计算实际的运行时间,并将数值存放到全局数据块的设备运行时间中。代码如下:


好了,这就是SCL语言编写的一个实际例程。在该例程中我们使用了用户自定义数据类型、数组、模块化设计等内容,你可以好好体会下。

我最近开通了微信视频号,里面以视频的形式分享一些工控小知识,欢迎大家扫描下方的二维码关注!


取消

感谢您的支持,欢迎常来看看!

扫码支持
一点动力,多少随意

打开支付宝扫一扫,即可进行扫码打赏哦

发表评论

  • 修改自定义数据类型 status=0 也不能停止计时~

  • "myEquipmentData".equipmen_data[0].status := 0;//设备启动 改成0,还在不停的计时~~

  • 请问哪个点是控制 设备开始计时的控制点?为何 一仿真 边开始计时了??

    • 这个就是自动计时的啊,只要设备设备运行就会计时。你可以停止调用FC1,不过下次启用依然会计算出设备总的运行时间。
