西门子SCL编程实例——冒泡排序算法(更新版)

之前我曾写过一篇SCL冒泡排序算法的文章(西门子SCL语言编程实例——冒泡排序),文中的算法在某些情况下会出现错误,原因是SCL语言的数组的上限和下限可以自由定义,这点与C/C++的不同。今天这篇文章,给大家介绍下更新版的冒泡排序算法,它不但适用于下限从0开始的数组,还适用于下限是负数或其它任意数的数组。


为了能支持上升沿信号检测,我不用之前的函数(FC),而是采用函数块(FB)来实现该算法。

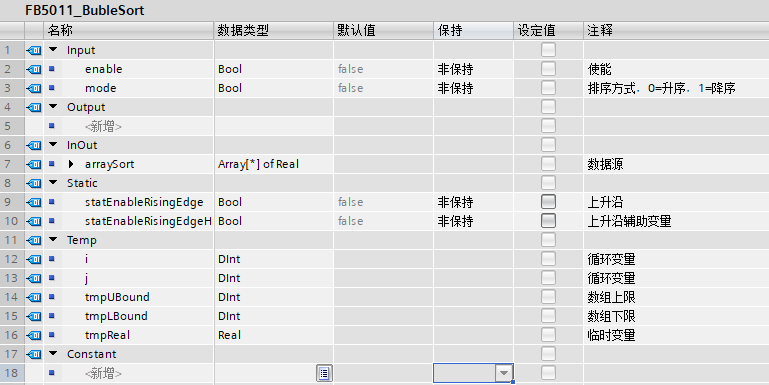

在博途环境下新建函数块FB5011_BubleSort,声明变量如下图所示:


其中:

  • enable:使能排序算法(内部上升沿信号检测);

  • mode:排序的方式,0=升序,1=降序;

  • arraySort:变长数组,排序数据的来源;

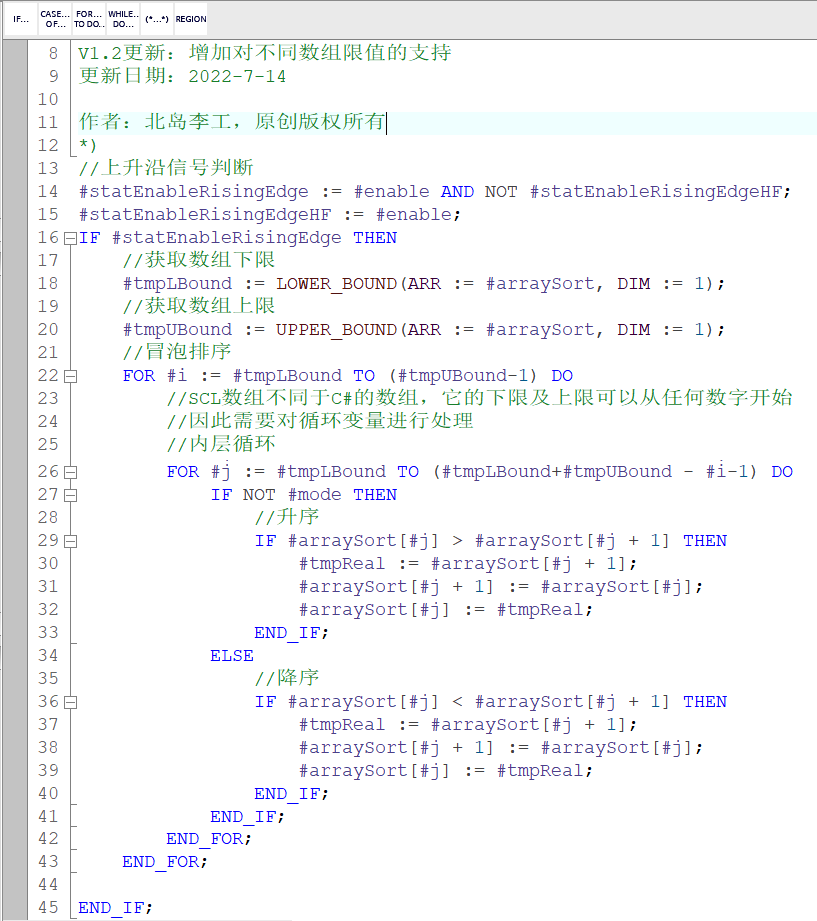

代码如下:


使用之前文章介绍的生产随机数的函数初始化多个数组,然后使用该算法对数组中的元素进行排序,结果如下:

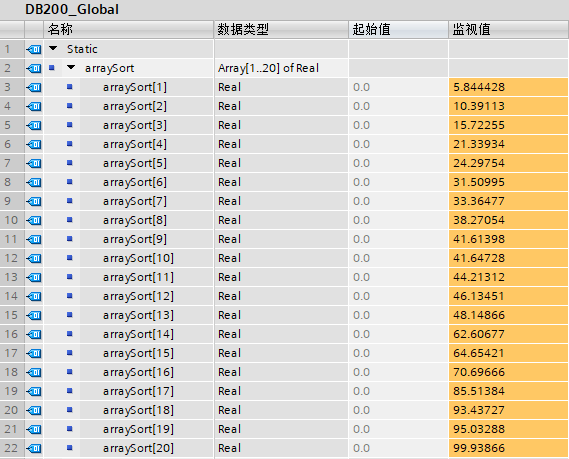

①数组arraySort的下限为1,上限为20,采用升序排序:

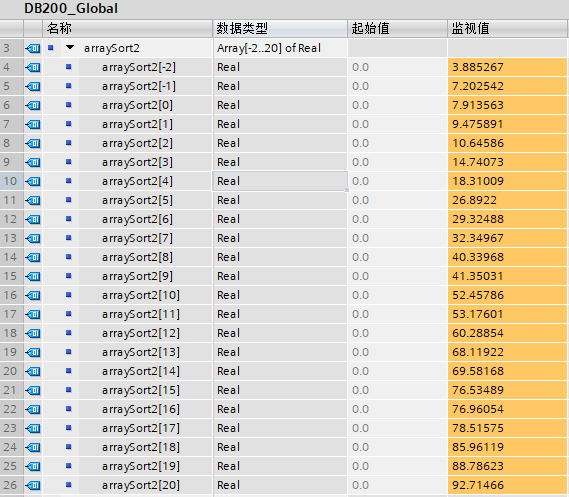

②数组arraySort2的下限为-2,上限为20,采用升序排序:

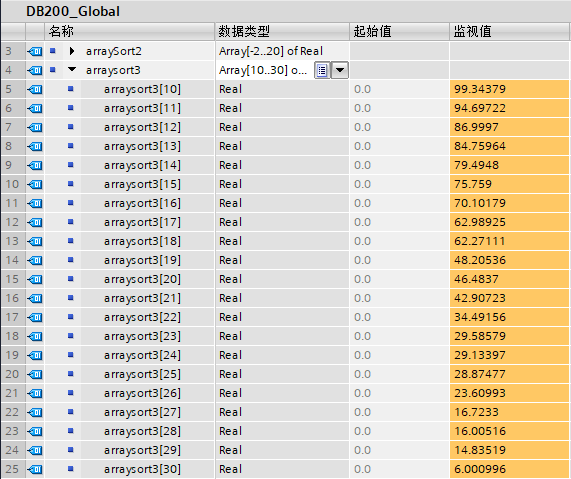

③数组arraySort3的下限为10,上限为30,采用降序排序:

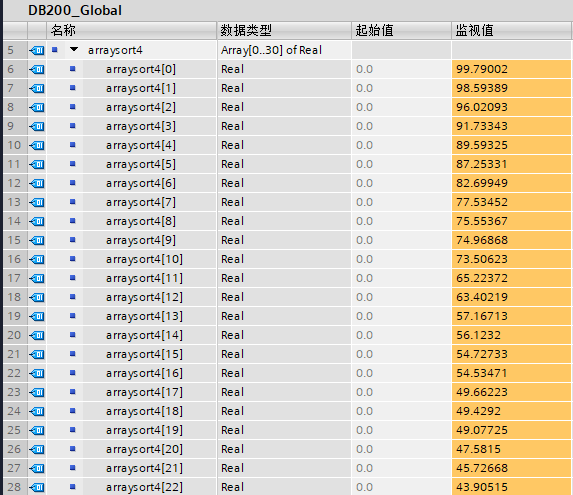

④数组arraySort4的下限为0,上限为30,采用降序排序:


关于冒泡排序更新版就先介绍到这里,如果你有任何问题欢迎留言讨论。

我的书《西门子S7-1200/1500 PLC SCL语言编程》比较详细的介绍了SCL的编程,感兴趣的话可以扫描下面的二维码查看:
