什么是三菱Q系列PLC的基板?如何选型?

在三菱Q系列PLC的控制系统中,需要用到基板(Base Unit)。什么是基板呢?它有什么作用呢?


基板是用于安装电源模块、CPU模块、输入输出模块及智能模块等模块的底板,它是信号模块的载体,起到供电和信号传送的作用。

Q系列PLC的基板分为主基板和扩展基板。

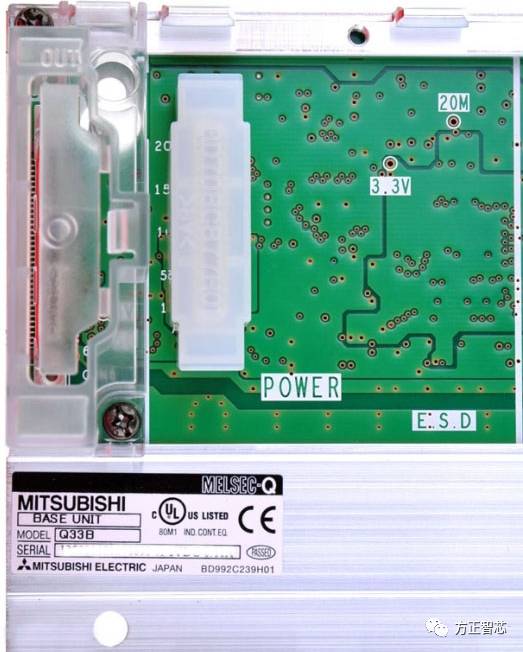

主基板的种类包括:Q33B,Q35B,Q38B,Q312B。命名遵循如下规则:第一个字母“Q”表示连接Q系列PLC,第一个数字“3”代表主基板;其后的数字表示该基板最多能连接的信号模块的个数;比如:Q33B最多能插接3个信号模块(有3个信号模块的插槽),而Q312B则最多能插接12个信号模块(有12个信号模块的插槽)。除了信号模块的插槽外,主基板上还有一个电源模块插槽和一个CPU模块的插槽。下面是Q33B的实物图片:


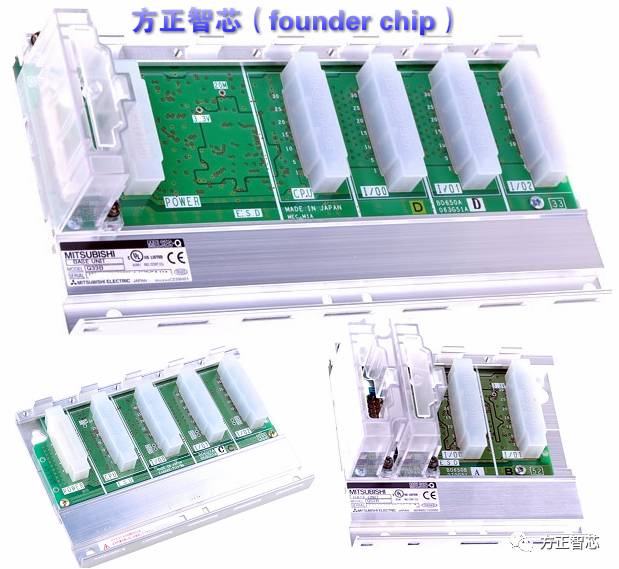

在上图的Q33B主基板中,最左侧是扩展电缆连接器(连接扩展基板电缆的插口),它的右边是电源模块(Power)的插槽,再往右是CPU模块的插槽;右边是三个信号模块(IO0~IO2)的插槽;

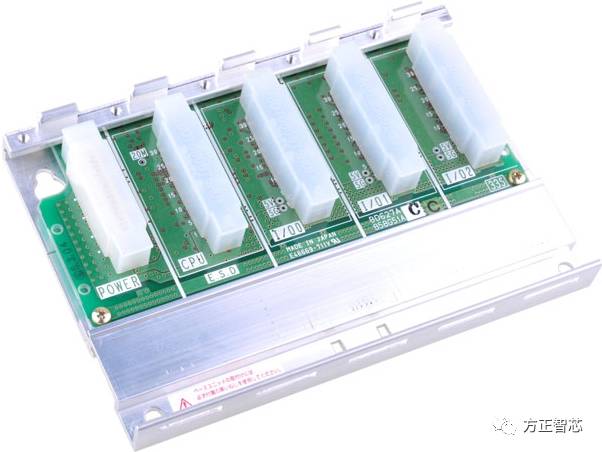

Q系列PLC有超薄型的主基板,包括:Q32SB,Q33SB,Q35SB。名称中多了一个字母“S”,比如:Q33SB,(SB是Slim Base Unit的缩写,不要想歪哦)。超薄型主基板没有扩展电缆连接器,不能连接扩展基板,其它功能相同与主基板相同:都有一个电源插槽和一个CPU插槽及若干个信号模块插槽。下图是Q33SB的实物图,它有3个信号模块插槽。


电源冗余主基板Q38RB,它的不同之处在于有两个电源插槽,可以插接两个电源模块;

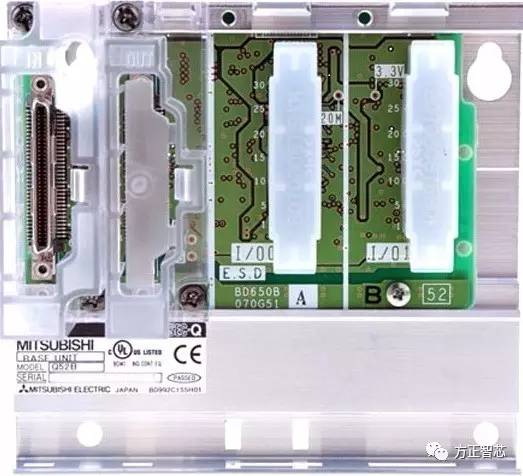

扩展基板作为主基板的扩展,可以让系统有能力处理更多的信号。扩展基板可以分为两大类,一类没有电源模块,名称中的数字编号以“5”开始,包括:Q52B,Q55B。下面是Q52B的实物图:

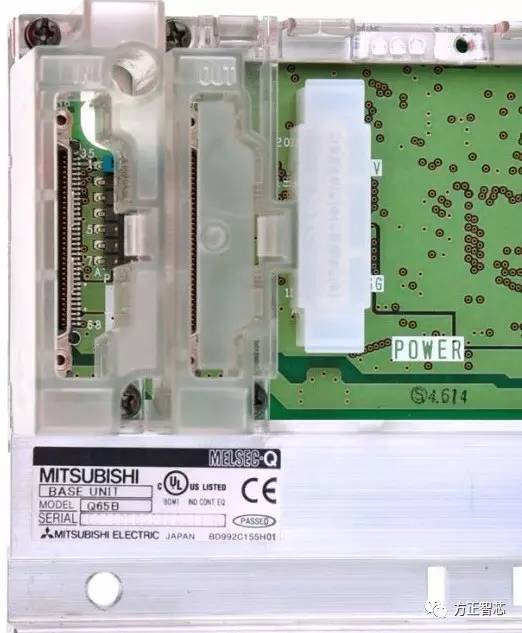

另一类扩展基板需要安装电源模块,名称中的数字编号以“6”开始,包括Q63B,Q65B,Q68B,Q612B。下图是Q65B的实物图:


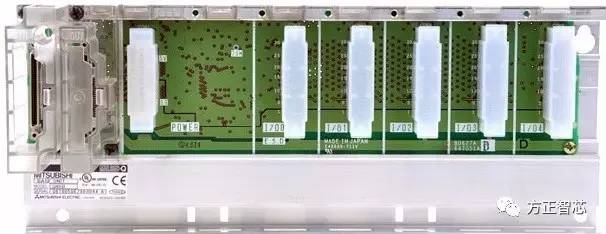

关于三菱Q系列PLC的基板选型就先介绍到这里了,相关参考文章:
