为什么ET200S的输入模块接收不到信号?

现场调试的第一步,是要对各种输入/输出信号进行测试(IO测试)。这个过程,有时候不是一帆风顺的。可能你会发现,当你按下某个按钮时,输入模块并没有接收到信号,这是什么原因呢?

cover.jpg造成信号模块接收不到信号的原因基本上可以概括为两种:1)电工接线错误。2)图纸绘制错误。

第一种情况:电工接线错误。这种情况只能在现场按照图纸逐步排查了,工作量可能会比较大,现场调试的辛苦也可见一斑。

第二种情况:图纸绘制错误。这可能是由于设计人员的失误或者对模块接线没搞清楚。排查这种错误就需要现场调试人员很熟悉所使用的模块接线图,从而才能发现图纸的错误,尽快完成调试工作。

在西门子ET200S的系统中,同样的底板模块,连接不同的信号模块,其接线方式是不同的。也就是说,虽然接线端子是在底板模块(TM)上,但是对接线端子的定义是取决于插接的信号模块的。

我们以4路数字量输入(4DI)模块和8路数字量输入(8DI)模块为例,两者都连接到相同的底板模块TM-E15C26-A1,看看接线有什么不同?

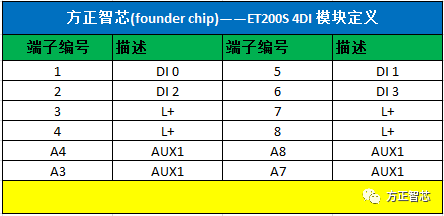

先来看看4路数字量输入(4DI)模块的引脚定义图:

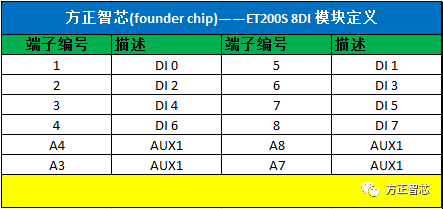

再来看看8路数字量输入(8DI)模块的引脚定义图:


看到了吗?同样都是TM-E15C26-A1,连接4 DI模块的时候,3号端子是L+(24V);而插接8 DI模块的时候,3号端子是DI 4的输入通道;

别小看这种不同,如果你的电气基础不扎实,或者对模块接线端子不清晰,当现场接线出现问题的时候,可能会耽误你很长的排查时间。如果工期紧,还可能会产生不小的压力。接线是调试的基本功,所以,平时多看看手册,打好基础,现场处理问题就不那么被动了。
