怎样使用西门子S7-1200紧凑式交换机CSM1277?

交换机(Switcher)是以太网的核心设备,西门子的工控产品中也有很多类型的交换机,比如常见的SCALENCE系列。今天我们要聊的话题是西门子为S7-1200系列PLC量身打造的紧凑式交换机CSM1277。

cover.pngCSM是英文"Compact Switch Module"的缩写,中文翻译为“紧凑式交换模块”。虽然从字面上翻译该产品应该属于“模块”,但是在它模块的外表下面,其实隐藏着一颗交换机的“芯”,其本质是一款非管理型网络交换机。因此,我们一般还是把CSM1277称为紧凑式交换机,而不是紧凑式交换模块

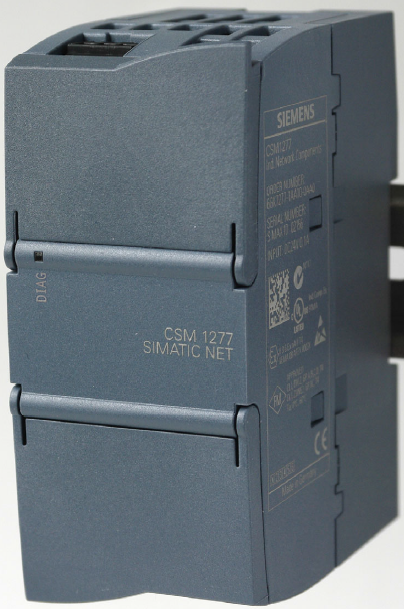

下面这张图是CSM1277的外观,是不是看到了高颜值的S7-1200的身影?


打开CSM1277的上部分的盖子,可以看到电源接线端子和LED指示灯。电源从左到右分别是DC24V+,0V(M)和PE(保护接地)。早先的产品电源接线顺序有所不同,可以参考模块旁边的接线示意图或产品手册。

电源的下面有四个LED指示灯,分别是P1、P2、P3和P4,用来指示四个网口的工作状态。当该网口网线连接正常时,指示灯为绿色常亮;当网口发送/接收数据时,指示灯闪烁;如下图:

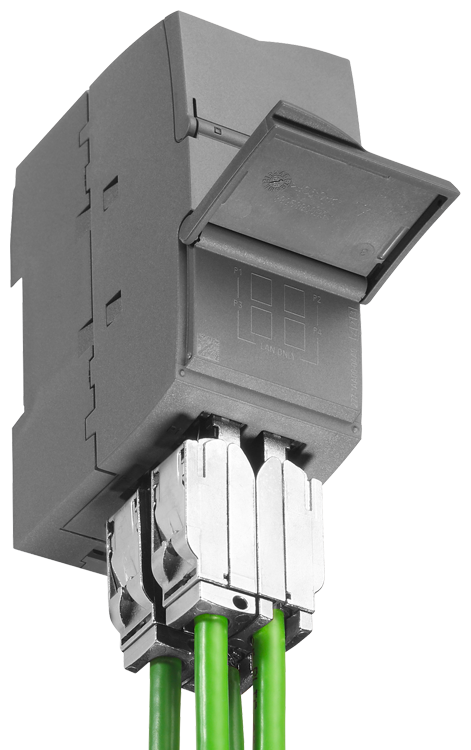

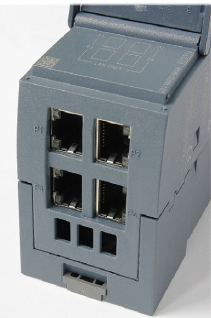

CSM1277的下面有四个RJ45的网络接口,支持10/100M以太网,支持自动协商和MDI/MDIX自动交叉功能(线序互换),下面三张图是RJ45网口及网线连接图:

CSM1277与S7-1200系列的信号模块(SM)、通信模块(CM)不同,它没有与背板总线连接的插槽/插头,因此也不会消耗背板总线电流,不算在扩展模块的范围之内。也因为它不与背板总线相连接,因此只能放在机架的两侧,不能放在中间。CSM1277属于即插即用型设备,不需要组态

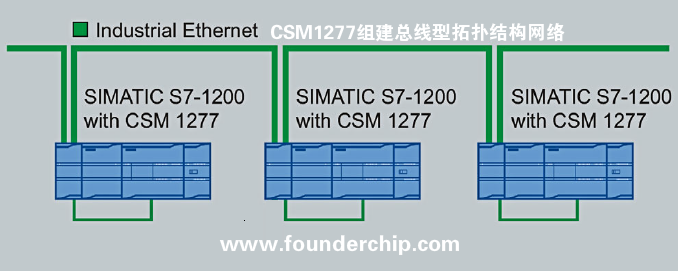

CSM1277支持总线型拓扑结构和星型拓扑结构,总线型拓扑结构如下图:


注意上图中的绿色细线,它表示CSM1277与本地S7-1200 CPU的连接网线。

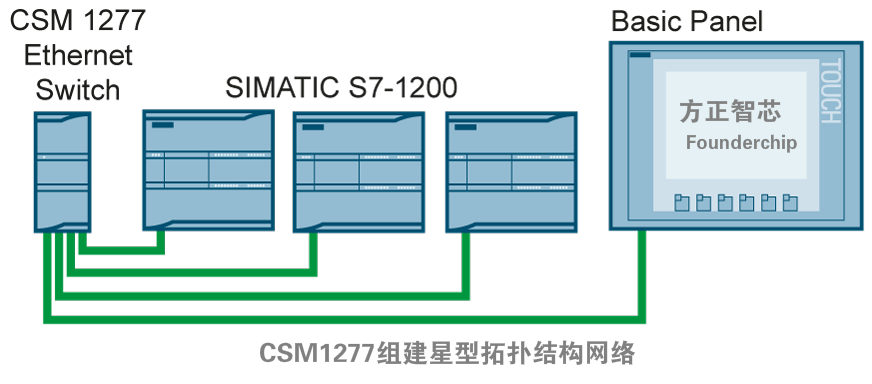

星型拓扑结构如下图:

star_topology_meitu_3.png好了,关于紧凑式交换机CSM1277就先介绍到这里了,欢迎扫描下面的微信二维码关注我们
